Как выбрать гравировальные листы из АБС-пластика для станков с ЧПУ и ротационных работ
Выбор материала для механической гравировки
Как выбрать гравировальные листы из АБС-пластика для станков с ЧПУ и ротационных работ
Листы для гравировки из АБС-пластика представляют собой практичный материал для механической гравировки этикеток оборудования, надписей на панелях управления, паспортных табличек и внутренней идентификации. Правильный выбор зависит не только от цвета поверхности: покупатели должны подтвердить способ обработки, двухслойную структуру, необходимую глубину гравировки, общую толщину, плоскостность, условия изготовления и установки.
Прямой ответ:выберите специальный лист АБС-пластика для гравировки, если в работе будет использоваться фрезерная обработка с ЧПУ или ротационная гравировка и требуется тонкая цветная поверхность поверх одной непрерывной контрастной сердцевины. Перед производством подтвердите точный продукт на машине покупателя. Стандартная конфигурация ABS LYSHIRE предназначена для работы с ЧПУ или ротационной обработки; В проектах лазерной обработки CO2 следует использовать отдельный лист для лазерной гравировки из ПММА/акрилового материала LYSHIRE, а не использовать стандартный АБС-пластик в качестве лазерного материала по умолчанию.
Начните с процесса
Три вопроса определяют правильный лист ABS
Какая машина?
Укажите, будет ли лист подвергаться ротационной гравировке, фрезеровке на станке с ЧПУ, сверлению, распиловке или стрижке. Геометрия инструмента, крепление заготовки и пылеудаление должны быть запланированы для реального процесса.
Что необходимо раскрыть?
Укажите цвет лица, основной цвет и необходимый контраст. Инструмент должен аккуратно снять лицевую поверхность и обнажить сердцевину, не разрезая излишне глубоко.
Где он будет использоваться?
Идентификация внутреннего оборудования, наружные вывески, химическое воздействие, монтаж на клей и регулируемые применения требуют различных проверок. Сама по себе ABS не определяет конечную производительность.
Таблица технических характеристик покупателя
Что проверить перед утверждением гравировального листа из АБС-пластика
| Точка выбора | Почему это важно | Что должен подтвердить покупатель |
|---|---|---|
| Маршрут обработки | Стандартный гравировальный лист LYSHIRE ABS предназначен для механической обработки. | ЧПУ или ротационная гравировка, а также любые этапы фрезерования, сверления, распиливания или резки. |
| Лицевые и основные цвета | Выявленное ядро создает готовую легенду, символ или контраст кода. | Точное сочетание поверхности и сердцевины, матовая или глянцевая поверхность и утвержденный образец физического цвета. |
| Конструкция лица и глубина гравировки | Мелкий текст требует контролируемого лицевого слоя и неглубокого, повторяемого удаления. | Требуемый размер символов, ширина линии, тип фрезы и образец результата гравировки. |
| Общая толщина листа | Толщина влияет на жесткость, внешний вид кромки, качество отверстий и настройку станка. | Номинальная толщина, допуск и необходимость использования целых листов, заготовок или готовых деталей. |
| Плоскостность и консистенция | Лист, который поднимается или имеет разную толщину, может привести к неравномерной глубине и неполному раскрытию цвета. | Метод крепления, полезная площадь, однородность партии и требования к контролю. |
| Изготовление | Многие идентификационные детали требуют большего, чем просто гравировка. | Готовые размеры, отверстия, пазы, угловой радиус, фаска, специальная форма и обработка кромок. |
| Способ крепления | Клей, винты, заклепки и фитинги предъявляют различные требования к дизайну. | Положение отверстия, клейкая основа, целевая подложка, текстура поверхности и геометрия установки. |
| Среда обслуживания | Не следует считать, что каждый цвет и отделка АБС-пластика имеют одинаковые характеристики на открытом воздухе, при УФ-излучении, нагревании или химических воздействиях. | Расположение внутри/на открытом воздухе, воздействие, чистящие средства, температура и требуемый срок службы. |
Двухслойная структура
Почему фейсконтроль важен для мелкого текста и тонких линий

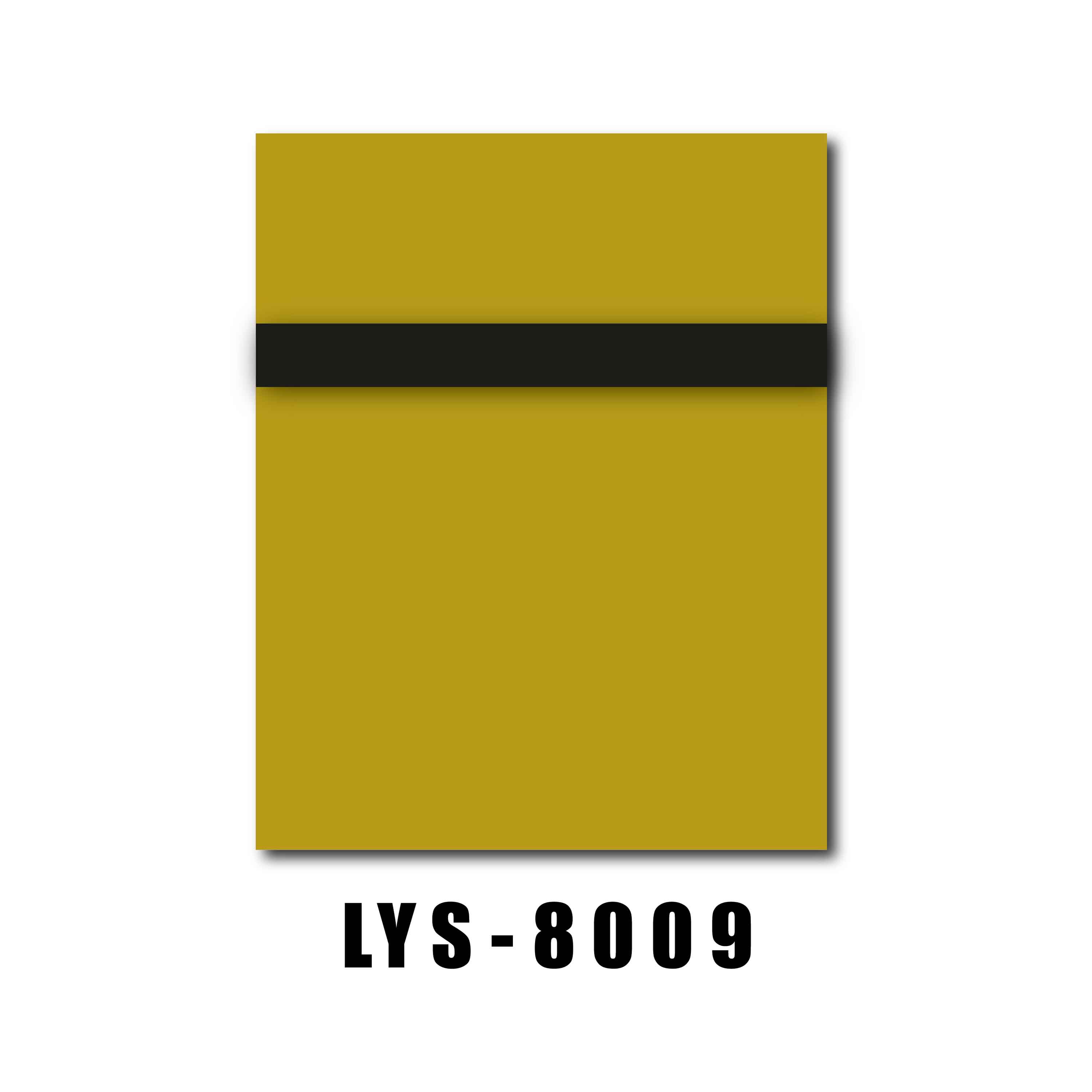

На двухслойном гравировальном листе из АБС-пластика используется тонкий цвет лицевой стороны поверх непрерывной контрастной сердцевины. Механическая гравировка удаляет лицо в выбранных областях, оставляя углубленную информацию в основном цвете. Качество готовой продукции зависит от взаимосвязи между конструкцией торца, геометрией фрезы, художественным оформлением и контролем глубины.
Если инструмент слишком мелкий, часть цвета лица может остаться и контраст будет неполным. Если он слишком глубокий, мелкие символы могут расшириться, маленькие счетчики могут закрыться, а время изготовления может увеличиться. Поэтому до того, как будет выпущен объемный заказ, на образце необходимо выгравировать предполагаемый резак, размер символов и рисунок.
Для более широкого сравнения двухслойных, трехслойных, двухсторонних конструкций и конструкций с обратной гравировкой просмотритеСистема структуры гравировального листа LYSHIRE.
Не выбирайте только по цвету
Два листа могут выглядеть одинаково, если использовать разные полимеры, конструкции крышек или утвержденные способы обработки. Совместимость должна определяться точными спецификациями поставщика и контролируемыми машинными испытаниями, а не внешним видом, стандартной «пластмассовой» этикеткой или импровизированным испытанием на сжигание.
ЧПУ и ротационная установка
Практическая последовательность выборочных испытаний
- Закрепите лист:используйте плоскую доску, вакуумный стол или подходящее приспособление, чтобы поверхность гравировки оставалась ровной.
- Выберите фрезу:подберите острую V-образную фрезу, параллельную фрезу или фрезерный инструмент в соответствии с требуемой шириной линии, угловыми деталями и профилем резки.
- Установите неглубокий первый проход:удаляйте ровно столько лицевого материала, сколько необходимо для получения чистой, непрерывной фуги основного цвета.
- Проверьте детали и качество кромки:проверьте мелкий текст, отверстия, внутренние углы, заусенцы, сколы и заднюю поверхность.
- Регулируйте постепенно:Уточните глубину, скорость шпинделя и скорость подачи в зависимости от станка, фрезы, листа и изображения.
- Запишите утвержденную настройку:сохраняйте код изделия, партию, инструмент, глубину и параметры станка с утвержденным образцом для повторного производства.
Не существует универсального параметра, подходящего для каждого фрезерного станка с ЧПУ или гравера. Диаметр инструмента, острота, характеристики шпинделя, крепление заготовки и желаемая обработка — все это влияет на результат. Необходимо соблюдать эффективное удаление стружки и пыли, а также инструкции по технике безопасности производителя станка.
Приложение подходит

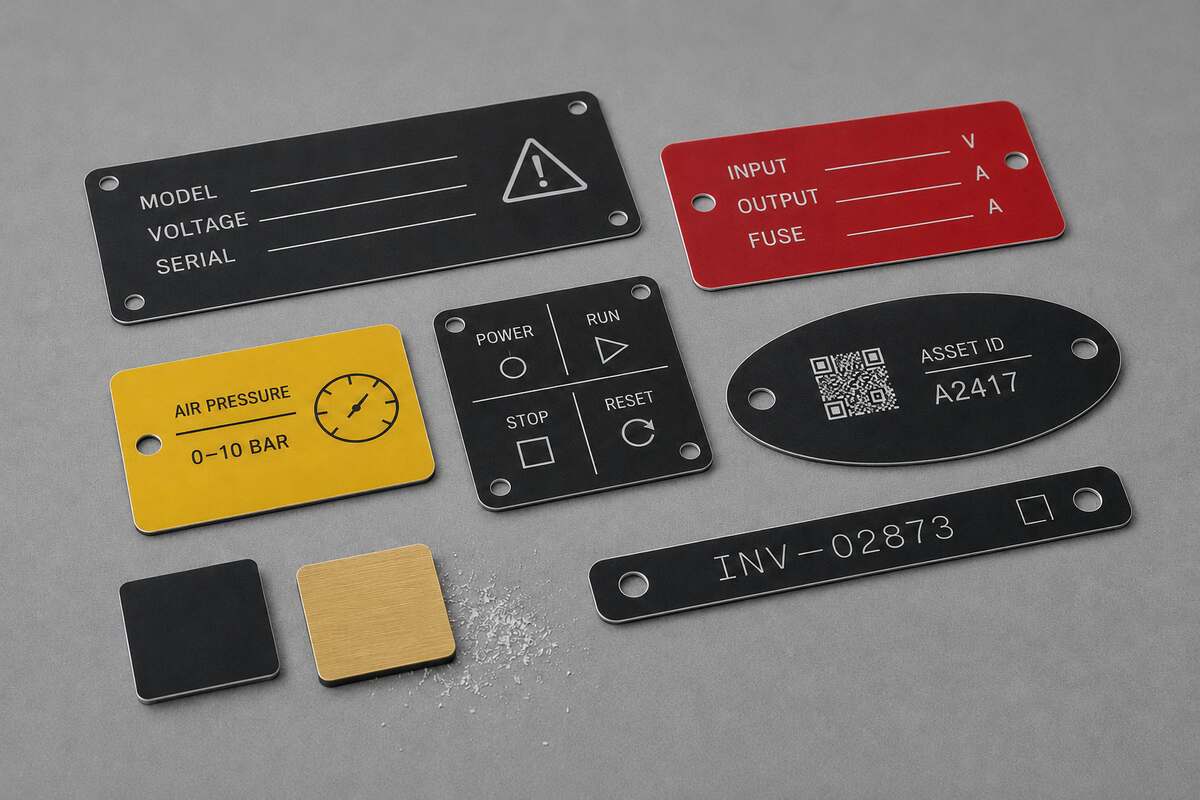

Где обычно используется АБС-пластик для гравировки
| Приложение | Типичная информация | Важная спецификация |
|---|---|---|
| Легенда панели управления | Функция переключения, обозначение цепи, ВКЛ/ВЫКЛ или инструкция по эксплуатации | Четкость мелкого текста, размеры, расположение отверстий и способ монтажа. |
| Паспортная табличка оборудования | Модель, напряжение, серийный номер или сервисная информация | Контраст, переменные данные, готовый размер и производственный чертеж. |
| Бирка клапана, кабеля или трубопровода | Идентификационный номер, направление или номер системы | Конструкция отверстия/пазы, истирание, окружающая среда и метод крепления |
| Знак внутреннего помещения | Идентификация помещения, инструкции, направления или ограниченной зоны | Расстояние просмотра, цветовая система, поверхность установки и применимые правила проекта. |
| Значок, награда или табличка | Имя, звание, отдел или текст признания | Качество поверхности, качество кромки, одобрение принадлежностей и внешнего вида |
Гравировка на пластике является идентификационным материалом, а не автоматически электроизоляционным компонентом, сертификатом безопасности или системой нормативных знаков. Любое регулируемое приложение должно оцениваться на предмет соответствия всем проектным требованиям покупателя.
Граница процесса
Стандартный лист LYSHIRE ABS и лазерный лист CO2 являются отдельными маршрутами
Стандартный гравировальный лист LYSHIRE на основе ABS предназначен для обработки на станках с ЧПУ и ротационной обработке. Для гравировки или резки CO2-лазером LYSHIRE обычно рекомендует использовать отдельную конфигурацию лазера на основе ПММА/акрила. Разделение двух маршрутов продукции дает покупателям более четкую основу для машинного тестирования и повторных заказов.
Поставщики отрасли могут предлагать отдельные продукты, содержащие АБС, которые были протестированы более чем одним методом обработки. Это не делает каждый лист ABS совместимым с лазером. Покупателям следует следовать данным для конкретного продукта, а не распространять одобрение одного поставщика на неизвестный лист.
Информацию о лазерных проектах см.Листы для лазерной гравировки LYSHIRE. Информацию о возможностях ЧПУ/вращательного станка и вариантах готовых деталей см.Технологическая система ЛЫШИР.
Использование вне помещений требует отдельного подтверждения
Многие ламинаты ABS для гравировки, представленные на рынке, предназначены в первую очередь для использования внутри помещений. Если проект предполагает использование солнечного света, погодных условий, тепла, влаги или химикатов, обеспечьте условия воздействия и утвердите проверенную конструкцию. Не делайте вывод о характеристиках на открытом воздухе по цвету или толщине.
Поиск неисправностей
На что обычно указывают результаты обычной механической гравировки
| Неполное или неравномерное раскрытие основного цвета | Проверьте плоскостность листа, крепление заготовки, уровень поверхности, изменение поверхности и не слишком ли мала глубина гравировки. |
| Мелкий текст становится слишком широким | Угол резца или ширина кончика могут быть слишком большими, или инструмент может резать глубже, чем требуется. |
| Грубый, сколы или нечеткий край | Проверьте остроту инструмента, подачу, скорость шпинделя, удаление стружки, опору листа и соответствие фрезы данной операции. |
| Оплавленный край или пластиковый нарост | Подвод тепла или отвод стружки могут оказаться неподходящими. Проверьте инструмент, скорость, подачу и пылеудаление. |
| Подъёмы листов во время фрезерования | Улучшите вакуумное покрытие или фиксацию, уменьшите неподдерживаемые площади и убедитесь, что лист плоский перед обработкой. |
| Повторные заказы имеют другой вид | Перед обработкой подтвердите код продукта, цвета поверхности/сердцевины, отделку, толщину, партию и сохраненный утвержденный образец. |
Контрольный список запросов предложений
Информация для отправки в LYSHIRE расценок на лист для гравировки ABS
- Машина и процесс:Фрезерный станок с ЧПУ, ротационный гравер и любые этапы резки, сверления или отделки.
- Лицевые/основные цвета:требуемая комбинация цветов, обработка поверхности и утвержденный номер, если таковой имеется.
- Размеры:размер всего листа или готовой детали, номинальная толщина и количество.
- Работа:Файл CAD, AI или PDF, минимальный размер символов, ширина линии и фиксированные или переменные данные.
- Изготовление:отверстия, пазы, угловой радиус, фаска, специальные формы и требования к кромкам.
- Монтаж:клейкая основа, винты, заклепки, аксессуары для бейджей или другая система.
- Среда:расположение в помещении/на открытом воздухе, УФ-излучение, температура, влажность, химикаты и метод очистки.
- Одобрение:физический образец, машинное испытание, стандарт цвета и любые требования к проверке клиента.
- Коммерческие детали:страна назначения, требования к упаковке и график доставки.
Часто задаваемые вопросы
Часто задаваемые вопросы по гравировальному листу ABS
Для каких машин предназначены стандартные гравировальные листы LYSHIRE ABS?
Они предназначены в первую очередь для фрезерования на станках с ЧПУ и ротационной гравировки, а также для совместимой механической обработки, такой как сверление, распиловка или резка. Точный инструмент и настройка должны быть подтверждены образцом.
Можно ли использовать стандартный гравировальный лист LYSHIRE ABS с CO2-лазером?
Его не следует рассматривать как стандартный материал для CO2-лазера LYSHIRE. Для работы с CO2 выберите отдельный лист для лазерной гравировки на основе ПММА/акрила. Всегда подтверждайте разрешение на обработку конкретного продукта, а не делайте обобщения на основе названия полимера.
Насколько глубоко следует выгравировать гравировальный лист ABS?
Гравируйте только достаточно глубоко, чтобы аккуратно удалить лицевую сторону и обнажить непрерывную контрастную сердцевину. Правильная глубина зависит от конструкции изделия, фрезы, размера символов и станка, поэтому требуется контролируемый образец.
Можно ли сверлить и разрезать гравировальный пластик ABS по форме?
Да. Подходящие гравировальные листы ABS можно фрезеровать, сверлить, распиливать, резать и изготавливать отверстия, прорези, закругленные углы или специальные формы. Качество готовой продукции зависит от инструмента, опоры и требований к чертежу.
Каждый ли гравировальный лист ABS подходит для использования на открытом воздухе?
Нет. Характеристики на открытом воздухе, УФ-излучении, погоде, нагреве и химическом воздействии зависят от продукта и отделки. Покупатели должны предоставить фактические условия эксплуатации и утвердить проверенную конструкцию, а не полагать, что только ABS гарантирует долговечность на открытом воздухе.
Что должно быть включено в запрос на гравировальный лист ABS?
Укажите машину, процесс, цвета лицевой части/сердцевины, отделку, толщину, размер листа или готовой продукции, количество, художественное оформление, изготовление, метод монтажа, среду обслуживания, страну назначения и требования к образцам.
Обзор материалов и образцов
Подтвердите структуру ABS на вашем станке с ЧПУ или роторном станке.
Отправьте в LYSHIRE тип машины, изображение, цветовую структуру, размеры, толщину, изготовление, метод монтажа и условия обслуживания. Наша команда может порекомендовать подходящий маршрут гравировки листов ABS и подготовить образцы, целые листы, вырезанные заготовки или готовые идентификационные детали для квалифицированных проектов B2B.
