Как выбрать трехслойные листы для гравировки для многоцветных вывесок
Трехцветная структура и контроль глубины
Как выбрать трехслойные листы для гравировки для многоцветных вывесок
Настоящий трехслойный лист для гравировки может отображать исходный цвет лицевой стороны плюс два разных цвета углублений. Результат зависит от упорядоченной структуры лицевой, средней и базовой частей, а также от точного контроля двух глубин гравировки. Поэтому покупателям необходимо указать в заказе на поставку более чем «трехслойный пластик».
Прямой ответ:определите три цвета по порядку, определите, какое произведение искусства должно раскрывать средний слой, а какое должно доходить до основания, выберите материал для конкретного процесса для CO2-лазера или работы с ЧПУ/вращательной работой и утвердите обе глубины на физическом образце перед массовым производством.
Что означает трехслойность
Один тонкий лист, три встроенных цветовых уровня

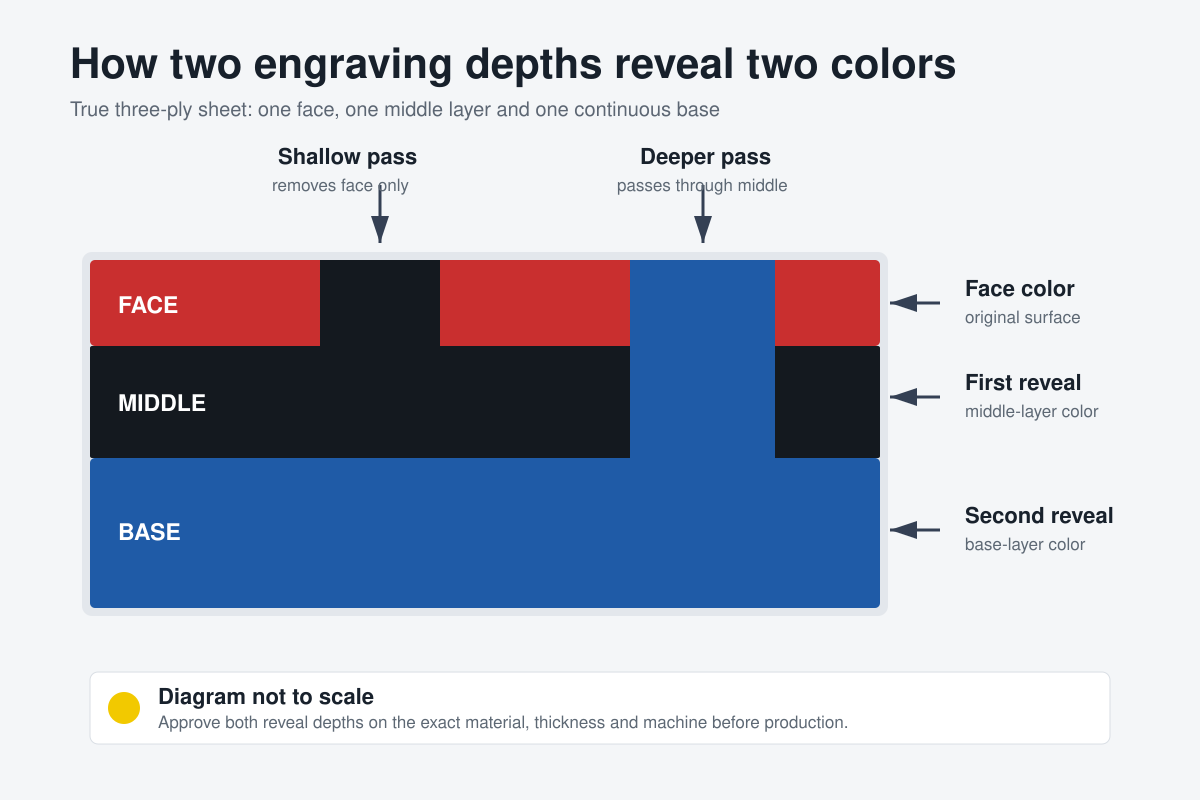

В трехслойной системе LYSHIRE готовый лист содержит лицевой цвет, средний цвет и сплошной основной цвет. Неглубокая гравировка удаляет лицевую сторону и обнажает средний слой. Контролируемый более глубокий проход также удаляет средний слой и достигает основания. Лицо остается видимым везде, где рисунок не выгравирован.
Это не то же самое, что скрепить вместе три толстые доски, напечатать на листе две краски или заполнить краской выгравированные участки. Например, красный/черный/синий лист толщиной 1,5 мм может использовать красный цвет в качестве исходной поверхности, черный для мелкого текста и синий для выбранных более глубоких полей — и все это внутри одного готового листа толщиной 1,5 мм.
Заказать цвета
Напишите последовательность цветов от лица к основе.
Цвет лица
Видимый фон перед гравировкой. Обычно он имеет самую большую непрерывную цветовую зону и сильно влияет на блики, техническое обслуживание и внешний вид вывесок.
Средний цвет
Первый цвет раскрывается путем неглубокой гравировки. Обычно он содержит основной текст, заголовки, контуры или предупреждающие надписи.
Базовый цвет
Второй цвет раскрывается более глубоким проходом. Он может идентифицировать второй информационный уровень, поле состояния, зону или выбранный символ.
Всегда пишите порядок явно, напримеркрасное лицо/черная середина/синее основание. Список, в котором указаны только «красный, черный и синий», неоднозначен, поскольку изменение порядка меняет как фон, так и цвета, получаемые на каждой глубине гравировки.
Цветовая логика
Назначьте каждому цвету определенную информационную функцию
| Пример структуры | Возможная логика компоновки | Чеки покупателя |
|---|---|---|
| Красный/черный/синий | Красный фон, неглубокие черные предупреждения или легенды, более глубокие синие вторичные коды или поля. | Убедитесь, что выбранные цвета соответствуют визуальной системе проекта и не используются в качестве единственного сигнала безопасности или статуса. |
| Белый/красный/зеленый | Белый фон, неглубокий красный сигнал тревоги или информация об остановке, более глубокий зеленый цвет — информация о готовности или нормальная работа. | Добавьте формулировки, символы или положение так, чтобы критическое значение не зависело только от красного или зеленого. |
| Белый/черный/зеленый | Белый фон, неглубокие черные инструкции, более глубокие зеленые заголовки, панели или отдельные символы навигации. | Правила готового знака, контрастность, дизайн символа и условия установки согласовывайте отдельно. |
| Индивидуальный заказ трех цветов | Бренд, навигация, машинные зоны, семейства продуктов или два уровня технических данных. | Одобрите физические цвета, и оба откроют глубину; цвета экрана не являются производственным стандартом. |
Материал обеспечивает цветные слои; это не делает готовый знак автоматически соответствующим требованиям. Цвета безопасности, доступность, символы, формулировки, размер символов и монтаж должны соответствовать рынку назначения и спецификациям проекта.
Две группы глубины
Отделите произведение искусства до того, как оно попадет в машину
В рабочем файле должно быть четко указано, какие объекты относятся к мелкому проходу среднего цвета, а какие — к более глубокому проходу основного цвета. Используйте отдельные именованные слои или утвержденные плашечные цвета в векторном файле, а затем зафиксируйте сопоставление в листе задания. Текст, символы, заполненные панели и линии разреза не должны зависеть от памяти оператора.
Спроектируйте более глубокие области с достаточной шириной и расстоянием для выбранного процесса. Изменение глубины может изменить видимую ширину линии, радиус угла и четкость мелких деталей. Поэтому в образце утверждения должны присутствовать самый узкий штрих и самый маленький символ.
Нет универсального номера глубины
Опубликованная глубина продукта другого производителя не может автоматически подходить для листа LYSHIRE. Пропорции слоев, полимер, конструкция колпачка, мощность машины, фокус, геометрия фрезы и калибровка — все это влияет на результат. Установите две утвержденные производственные установки для точного заказанного материала.
Выберите маршрут процесса
Версии с лазером и с ЧПУ/ротационным устройством должны указываться отдельно
«Трехслойный» описывает цветовую структуру, а не полимер или совместимость с машиной. LYSHIRE обычно поставляет конфигурацию на основе акрила/ПММА для заказов на CO2-лазер и отдельную конфигурацию на основе ABS для станков с ЧПУ или ротационной гравировки. Не думайте, что один физический лист универсален для каждой системы гравировки.
| Заказать маршрут | Что подтвердить | Фокус одобрения |
|---|---|---|
| CO2-лазер | Конфигурация лазера на основе акрила/ПММА, тип машины, диапазон мощности, управление фокусом, требования к обработке воздуха и векторной резке. | Чистое удаление торца, стабильное мелкое/глубокое разделение, остатки, тепловой эффект, пропил и обрезанная кромка. |
| ЧПУ или роторный | Механическая конфигурация на основе ABS, тип фрезы, угол вершины, диаметр инструмента, скорость шпинделя, метод подачи и прижима. | Заусенцы, сколы, ширина линии, плоскостность, износ инструмента, повторяемость глубины и фрезерованная кромка. |
Для любого маршрута одновременно подтвердите сверление, фигурную резку, клейкую основу, радиус угла и метод окончательной установки. Эти операции могут повлиять на практическую спецификацию листа, даже если лицевой/средний/основной цвета не изменились.
Образец утверждения
Двухуровневый тест из семи шагов
- Запишите точный лист:поставщик, код продукта, лицевой/средний/базовый заказ, полимер, отделка, общая толщина и партия.
- Подготовьте матрицу глубины:включать несколько поверхностных кандидатов и несколько более глубоких кандидатов, не изменяя одновременно несколько переменных машины.
- Включите настоящие произведения искусства:проверьте самый мелкий текст, самую узкую обводку, сплошные панели, углы, символы и запланированный контур выреза.
- Выберите мелкую настройку:удалить лицо полностью, сохранив чистый, непрерывный цвет среднего слоя.
- Выберите более глубокую настройку:последовательно пройти через середину и обнажить основание без чрезмерного расширения, плавления или механического повреждения.
- Осмотрите переход:убедитесь, что на мелководье не обнажается основание, а на глубоких участках не остаются нежелательные островки среднего слоя.
- Сохраните утвержденный купон:отметьте станок, настройки, инструмент или линзу, партию, версию графического изображения и дату утверждения для производственного контроля.
Толщина и баланс слоев
Общая толщина и глубина фуги — это разные характеристики
Общая толщина листа контролирует жесткость, монтаж, подгонку, резку и упаковку. Он не сообщает оператору, где начинаются средний и основной цвета. Трехслойный лист толщиной 1,5 мм остается одним готовым листом толщиной 1,5 мм; три цветовых слоя содержатся в этой сумме.
Для повторного проекта сохраните как требования к допускам для готового листа, так и утвержденные результаты по мелкой/глубокой обработке. Если изменится цветовая конструкция, полимер, отделка или толщина, повторно проверьте настройки. Не переносите программу глубины с образца другой конструкции только потому, что общая толщина одинакова.
Поиск неисправностей
Что обычно означают распространенные дефекты трехслойной гравировки
| Базовый цвет отображается в мелком тексте | Неглубокий проход слишком глубокий, фокус или высота по оси Z варьируются, лист не удерживается ровно или были использованы неправильные настройки задания. |
| Средний цвет остается внутри глубоких полей | Более глубокий проход недостаточен или непоследователен; проверьте плоскостность, фокус, износ инструмента, наложение слоев и стратегию перекрытия. |
| Мелкий текст становится слишком тяжелым | Избыточная глубина, лазерное нагревание, широкая геометрия инструмента, биение или несколько перекрывающихся проходов могут увеличить область гравировки. |
| Край цвета выглядит неровным | Проверьте фокус, баланс скорости/мощности, остроту фрезы, подачу, состояние шпинделя, качество изображения и метод очистки. |
| Панель или буквы искажаются | Для больших глубоких месторождений может потребоваться другая стратегия заполнения, последовательность, метод прижима или материал, специфичный для технологического процесса. |
| Пакет не соответствует утверждению | Прежде чем продолжить, проверьте код продукта, полимер, порядок цветов, отделку, толщину, оставшийся образец, идентичность партии и калибровку машины. |
Граница долговечности
Три слоя автоматически не означают уровень наружного применения
Само по себе количество слоев не является доказательством устойчивости к ультрафиолетовому излучению, атмосферостойкости, химической стойкости, огнестойкости или определенного срока службы. Они зависят от конкретного полимера, пигментов, поверхности, конструкции, клея, установки и окружающей среды. Если объект находится на открытом воздухе или подвергается воздействию тепла, чистящих средств, масел, влажности или истирания, запросите соответствующие данные о продукте или требования к испытаниям для заказанной конфигурации.
Аналогично, чистый первоначальный результат гравировки не является доказательством долговременной связи между слоями. Осмотрите изготовленные кромки, отверстия и точки крепления, подвергающиеся высоким нагрузкам, и проведите соответствующие проекту испытания, если отказ может оказаться дорогостоящим.
Контрольный список запросов предложений
Информация для отправки с запросом на трехслойном листе
- Последовательность цветов:лицо/середина/основание в точном порядке, с физическими или контролируемыми цветовыми отсылками.
- Логика глубины:элементы художественного оформления, которым присвоены неглубокие и более глубокие цвета.
- Обработка:CO2-лазер, фрезерный станок с ЧПУ или ротационный гравер, включая детали станка и оснастки.
- Лист:общая толщина, размеры, отделка, количество и требуемая плоскостность или допуск.
- Изготовление:векторная резка, фрезерование, сверление, фаски, отверстия, углы, приклеивание или готовые детали.
- Приложение:расположение внутри/на открытом воздухе, просмотр, очистка, температура, химические вещества, истирание и ожидаемый срок службы.
- Согласие:применимые требования безопасности, доступности, пожарной безопасности, электрооборудования, требований заказчика или рынка назначения.
- Одобрение:Образец физического цвета, купон на двухглубинную гравировку и необходимую документацию перед массовым производством.
ПросмотритеАссортимент трехслойных листов для гравировки LYSHIREдля примеров структур или отправьте пользовательскую последовательность цветов и маршрут обработки черезформа запроса проекта.
Часто задаваемые вопросы
Часто задаваемые вопросы по трехслойному листу для гравировки
Как на трехслойном листе получается гравировка двух цветов?
Неглубокий проход удаляет лицевую сторону и обнажает средний слой. Контролируемый более глубокий проход также удаляет средний слой и достигает основания. Негравированная область сохраняет первоначальный цвет лица.
Трехслойный лист состоит из трех толстых досок?
Нет. Настоящий трехслойный лист для гравировки содержит три цветовых уровня в одном готовом тонком листе. Например, все три цвета могут содержаться в пределах общей толщины 1,5 мм.
Можно ли использовать один и тот же лист для лазерной CO2 и гравировки на станке с ЧПУ?
Не думайте так. LYSHIRE обычно конфигурирует версию на основе акрила/ПММА для заказов на CO2-лазер и отдельную версию на основе ABS для работ с ЧПУ или ротационных работ. Подтвердите процесс перед заказом.
Какую глубину гравировки следует использовать?
Универсальной пары настроек не существует. Установите поверхностные и более глубокие настройки для конкретного продукта, толщины, партии и станка, поскольку пропорции слоев, фокус, мощность, скорость, геометрия инструмента и калибровка влияют на результат.
Исключает ли трехслойный лист заливку краски?
Он может создавать трехцветные макеты с помощью цельных слоев и контролируемого удаления материала, поэтому многие проекты не требуют заливки краской или вторичной печати. Убедитесь, что готовое произведение искусства требует какого-либо дополнительного украшения.
Подходит ли каждый трехслойный лист для изготовления наружных знаков безопасности?
Нет. Подсчет слоев не определяет класс напольного покрытия или соответствие нормативным требованиям. Подтвердите точные характеристики материала и примените к готовому знаку все правила рынка назначения.
Структура и обзор образцов
Утвердите порядок цветов и глубину гравировки.
Отправьте в LYSHIRE необходимую последовательность лицевой/серединной/базовой поверхности, рисунок, станок, общую толщину, детали применения и изготовления. Наша команда может просмотреть маршрут процесса и подготовить физическую двухуровневую выборку для соответствующих проектов B2B.
