Как подготовить произведение к точной гравировке на пластиковых листах

Как подготовить произведение к точной гравировке на пластиковых листах

Подготовка изображения к гравировке на пластиковых листах начинается с контролируемого напильника, а не с настройки станка. Покупатели и производители должны объединить редактируемый мастер, производственный файл, пробный образец, материал, технологические слои, размеры и список переменных данных в одну утвержденную версию.

Рассматривайте произведение искусства как производственную спецификацию

Привлекательный предварительный просмотр экрана все равно может дать неправильный ярлык. Отсутствующий шрифт может быть заменен без предупреждения, дублированный контур может быть разрезан дважды, файл может открыться в неправильных единицах измерения или объекты гравировки и вырезания могут быть назначены одному и тому же процессу. Поэтому точная гравировка должна сообщать как о том, как должна выглядеть готовая деталь, так и о том, как следует обрабатывать каждый объект.

В производственном пакете должен быть указан номер детали, номер чертежа, редакция, масштаб, единицы измерения, размеры готовой продукции, направление цвета поверхности/сердцевины, маршрут прохождения материала и количество. Цифровое доказательство должно использовать тот же источник, что и рабочий файл. Если клиент одобряет снимок экрана, в то время как оператор использует другой файл, процесс утверждения прерывается.

Сохраняйте три связанные записи: редактируемый мастер-файл, содержащий живой текст и историю строительства; заблокированная производственная копия, подготовленная для выбранной системы; и удобочитаемый PDF-пробный файл с указанием размеров, текста и версии. Имена файлов должны делать их взаимосвязь очевидной.

Выбирайте векторный или растровый контент по функциям

Векторные изображения математически описывают линии, кривые и формы, поэтому их размер можно изменять без пикселизации, связанной с растровым изображением с низким разрешением. Это делает векторные файлы для гравировки подходящими для вырезания контуров, отверстий, границ, логотипов, обведенного текста и другой контролируемой геометрии. Растровые изображения состоят из пикселей и обычно используются для фотографий, текстур или гравюр с затенением.

В официальном руководстве Epilog по сопоставлению растра и вектора поясняется, что растровая графика и векторные заливки обычно выгравированы, в то время как достаточно тонкие векторные линии могут интерпретироваться его программным обеспечением как режущие пути. Числовой порог, указанный одним поставщиком оборудования, не является универсальным стандартом. Оператор должен использовать руководство, драйвер и рабочий процесс производственной машины.

Растровое изображение с высоким разрешением может подойти для тоновой графики, но преобразование размытого снимка экрана в файл большего размера не позволяет воссоздать недостающие детали. Если логотип должен иметь контролируемые края, запросите исходное векторное изображение. Автоматическую трассировку и полную настройку файла лазерной гравировки следует проверять на наличие чрезмерных узлов, сломанных форм, непреднамеренных отверстий и искаженных надписей.

Сохраняйте редактируемый образец, прежде чем намечать шрифты.

Доступность шрифтов является распространенным источником производственных различий. Если на принимающем компьютере используется другая гарнитура или версия, живой текст может переформатироваться, изменить ширину символов или заменить другой шрифт. Adobe объясняет, что преобразование текста в контуры превращает символы в векторные фигуры, но при этом текст теряет свои обычные свойства редактирования.

По этой причине сохраните один редактируемый шаблон с живым текстом и создайте отдельную производственную копию с утвержденным текстом, преобразованным в контуры. Не перезаписывайте единственный редактируемый источник. Включите читаемый PDF-файл, чтобы можно было визуально проверить правописание, цифры, символы, диакритические знаки, символы арабского языка или других языков.

Gravotech различает контурные шрифты и шрифты для гравировки/вырезания и отмечает, что лицензирование шрифтов также имеет значение при продаже товаров с гравировкой. Покупатель или владелец произведения искусства должен подтвердить право на воспроизведение коммерческих шрифтов, логотипов и символов. Преобразование шрифта в пути не создает лицензию.

Создайте файл в реальном размере и объявите единицы измерения.

Если это возможно, подготовьте точную гравировку в масштабе 1:1. Укажите, используются ли в файле миллиметры или дюймы, и укажите на отпечатке хотя бы один контролируемый размер. Пластина шириной 100 мм, открытая на 100 дюймов, создает очевидную ошибку, но более тонкие преобразования масштаба могут незаметно изменить размер текста, зазор между отверстиями и края.

Определите готовую ширину, высоту, толщину, угловой радиус, диаметр отверстия, положение центра отверстия, а также любые прорези или вырезы. Используйте четкие исходные данные, а не замеряйте один и тот же элемент по нескольким противоречивым привязкам. Если отверстие в панели или схема крепления имеют решающее значение, предоставьте чертеж сопряжения или утвержденный образец.

Не полагайтесь только на границу страницы для представления готового контура. Поместите траекторию разреза на именованный слой и покажите окончательные размеры отдельно. Удалите скрытые объекты за пределами рабочей зоны, если они не являются преднамеренными производственными заметками.

Отдельная гравировка, резка, сверление и примечания.

Цветовое картирование и слои могут помочь оператору назначать различные процессы, проходы или настройки. Epilog документирует отображение цветов как рабочий процесс векторной графики для нескольких операций, а программное обеспечение Gravotech поддерживает управление слоями, траектории инструмента по цветам, работу с матрицами и списки переменных. Точные названия цветов и ширина линий по-прежнему зависят от выбранной производственной системы.

Используйте слои с четкими именами, например «ГРАВИРОВАТЬ», «Вырезать», «ОТВЕРСТИЯ» и «ЗАМЕЧАНИЯ», и добавляйте небольшую легенду. Производственные примечания, размеры и регистрационные знаки должны быть установлены таким образом, чтобы они не могли случайно выглядеть как графические изображения. Если требуются как растровая гравировка, так и векторная резка, укажите, какие объекты относятся к каждому процессу.

Проверьте геометрию на наличие повторяющихся путей, открытых контуров, самопересечений, мелких фрагментов и перекрывающихся объектов. Дублированная линия разреза может привести к ненужному второму проходу; открытый контур может помешать распознаванию формы как задуманной. Разворачивайте сложные эффекты или обтравочные маски только после того, как убедитесь, что результат остается точным и поддается обработке.

Подтвердите переднюю гравировку, обратную гравировку и зеркальное отображение.

Стандартная двухслойная гравировка лица удаляет верхний слой с видимой стороны, чтобы обнажить контрастную сердцевину. Материалы для обратной гравировки обрабатываются с обратной стороны прозрачной поверхности и могут потребовать зеркального изображения, чтобы текст правильно читался спереди. Это разные конструкции, и их не следует рассматривать как взаимозаменяемые направления файлов.

Напишите ПЕРЕДНЮЮ ГРАВИРОВКУ или ОБРАТНУЮ ГРАВИРОВКУ на производственном листе и покажите ожидаемое направление чтения на корректуре. Не зеркально отражайте всю работу автоматически, поскольку один компонент выгравирован в обратном направлении. Логотипы, асимметричные символы, стрелки и многоязычный текст перед утверждением должны пройти визуальную проверку направления.

Для проектов LYSHIRE определите модель материала и структуру грани/сердцевины вместе с направлением файла. См.Система структуры гравировального листа LYSHIREдля разницы между поверхностной и обратной конфигурациями.

Проверьте минимальный текст, штрихи, пробелы и перевернутые детали.

Не существует универсальной минимальной высоты текста или ширины линии для каждого гравировального пластика. Результат зависит от лицевого слоя материала, контрастности, отделки и толщины; лазерный луч, линза и фокус; или геометрия фрезы, острота, биение и глубина гравировки. Заполненный текст, однострочный текст и перевернутый текст также ведут себя по-разному.

Создайте репрезентативный тест, содержащий самый маленький символ, самый тонкий штрих, самый узкий зазор, самый узкий внутренний угол и наименьший перевернутый элемент, используемый в реальной работе. Выгравируйте его в натуральную величину на предполагаемом материале. Проверьте, остаются ли счетчики открытыми, соседние штрихи остаются отдельными, сердцевина отображается равномерно и конечная этикетка читается на требуемом расстоянии.

Не утверждайте только самую большую или легкую этикетку в смешанном порядке. Производственный образец должен бросить вызов процессу в самых важных деталях. Если включено несколько цветов или отделок материалов, проверьте комбинации, контрастность или поведение поверхности которых могут отличаться.

Подготовьте ЧПУ и вращающуюся геометрию для фактического резака.

Гравировка с ЧПУ требует большего, чем просто видимый контур. Фреза имеет физическую геометрию кончика, поэтому очень узкие внутренние углы, узкие зазоры или тонкие штрихи могут не воспроизводиться точно так, как нарисовано. Траектория инструмента может следовать по осевой линии, смещаться от контура или очищать заполненную область в зависимости от программного обеспечения и операции.

Предоставьте чистые векторы и позвольте производителю подтвердить выбор инструмента, смещения, глубину и стратегию обработки. Не компенсируйте заранее неизвестную геометрию фрезы путем случайного утолщения текста. Если конкретная ширина штриха или размер кармана контролируется, поместите это требование на чертеж и утвердите испытание.

Стандартная конфигурация ABS LYSHIRE относится к ротационной системе с ЧПУ. В проектах лазеров CO2 обычно используется отдельная конфигурация на основе ПММА/акрила. ПросмотритеСистема обработки LYSHIREперед подготовкой одного файла для нескольких маршрутов материалов.

Управляйте переменным текстом, серийными номерами и кодами

Для гравировки переменных данных требуется структурированный источник, а не индивидуально переименованные файлы графических изображений. Используйте одну строку для каждой готовой детали с уникальным идентификатором, точным текстом и любыми полезными данными штрих-кода или QR-кода. Сохраняйте ведущие нули в виде текста там, где они имеют значение, и определите, являются ли пробелы, дефисы и заглавные буквы частью закодированного значения.

Перед производством согласуйте количество строк, запрошенное количество и созданное подтверждение. Проверьте первую, последнюю и репрезентативную среднюю записи, а также любые длинные значения или нелатинские символы. Если коды необходимо сканировать, определите содержание данных, ожидаемый тип кода, готовый размер, тихую зону и метод проверки; затем проверьте код после гравировки на реальном материале.

Содержимое переменной не следует перепечатывать на машине вручную. Если необходимо внести исправления, обновите контролируемый источник данных, выпустите новую версию и заново создайте доказательство, чтобы изменение оставалось отслеживаемым.

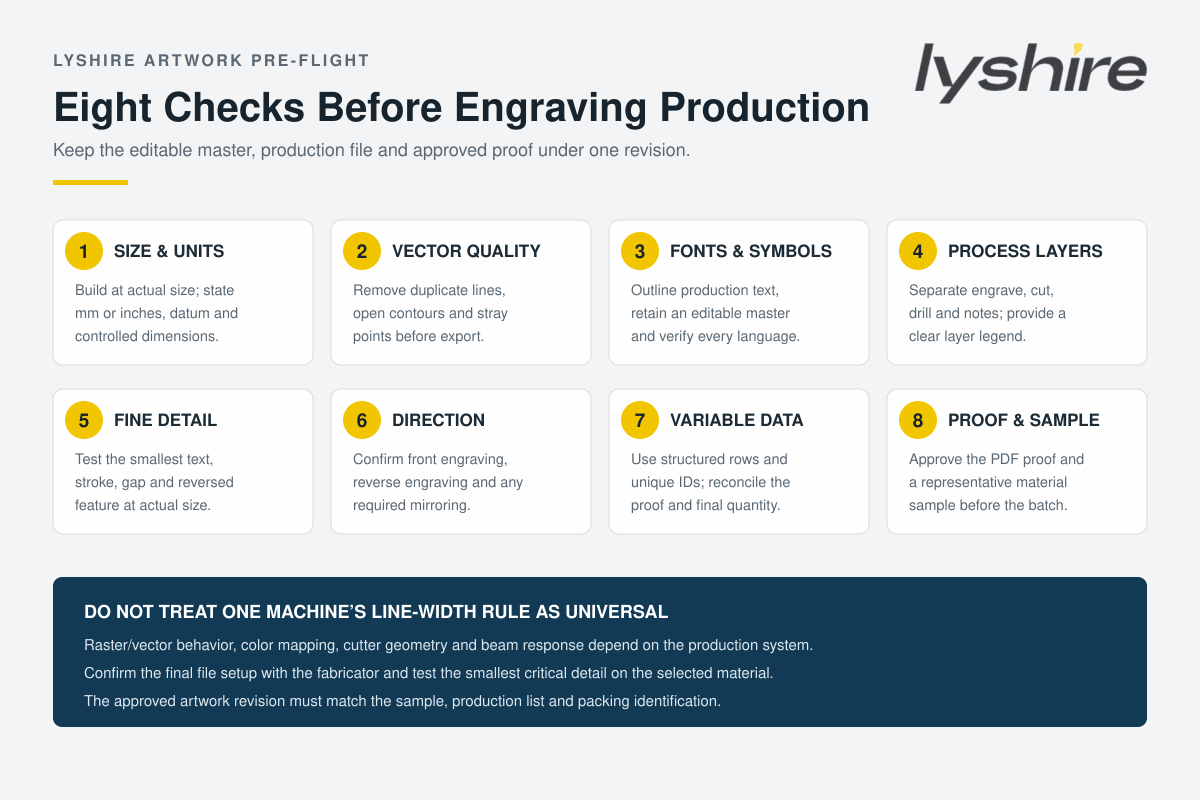

Рекомендуемый пакет рабочих файлов

Общие форматы обмена включают AI, EPS, PDF, SVG и DXF, а растровый контент может поступать в формате PNG, TIFF или высококачественном JPEG. Расширения файлов сами по себе не гарантируют полезное содержимое: PDF-файл может содержать только изображение с низким разрешением, а SVG-файл может по-прежнему содержать живые шрифты или неподдерживаемые эффекты. Подтвердите предпочтительный формат и версию программного обеспечения у производителя.

Распространенные ошибки в оформлении и корректирующие проверки

Контрольный список запросов предложений для проверки художественных работ и изготовления образцов

Отправьте LYSHIRE редактируемый рисунок или чистый векторный файл, PDF-пробу, готовые размеры, единицы измерения, версию чертежа, список меток, наименьший текст, цвета лицевой части/сердцевины, отделку, толщину, лазерную трассу ABS/CNC или PMMA/CO2, отверстия и контуры, переднее или обратное направление, источник переменных данных, подложку, количество и необходимое утверждение образца.

Если требуются готовые детали, укажите группы упаковки и номера деталей, чтобы можно было согласовать производство с графиком этикеток. Если вам нужна необычная геометрия, многоязычные макеты или специальная подложка, просмотритеLYSHIRE пользовательские приложения.

Часто задаваемые вопросы

Ссылки на работы:Эпилогическое растровое и векторное наведение, Цветовое отображение эпилога, Руководство Adobe по преобразованию текста в структуру, Руководство по шрифтам для гравировки GravotechиПрограммное обеспечение Gravotech и возможности работы со списками переменных.
