Этикетки с гравировкой на электрических панелях следует рассматривать как контролируемые инженерные детали. Полезная спецификация связывает каждую этикетку с утвержденным чертежом, определяет материал и маршрут обработки, а также записывает размеры, условия монтажа и обслуживания перед производством.

Почему этикетка на электрической панели — это больше, чем просто текст

Шкаф управления может содержать разъединительные средства, фидеры, автоматические выключатели, переключатели, индикаторные лампы, клеммы, инструкции по техническому обслуживанию и системы с несколькими напряжениями. Этикетки с гравировкой на электрической панели вокруг этих компонентов помогают операторам и техническим специалистам связать физическое устройство с чертежом, последовательностью операций или процедурой технического обслуживания. Визуально привлекательная этикетка бесполезна, если ее формулировка неверна, ее положение двусмысленно или она становится нечитаемой в реальной среде.

В Соединенных Штатах OSHA 29 CFR 1910.303(f) гласит, что определенные средства отключения и цепи должны иметь четкую маркировку, указывающую их назначение, и что требуемая маркировка должна быть достаточно прочной для окружающей среды. Это важный принцип проектирования, но он не означает, что один пластиковый лист автоматически делает панель соответствующей требованиям OSHA. Проектировщик оборудования, производитель панелей и уполномоченный орган должны определить, какие правила применяются, что должна указывать каждая маркировка и где она должна быть установлена.

UL 508A — это отдельный стандарт для промышленных панелей управления. UL Solutions поясняет, что квалифицированным предприятиям по производству панелей нужен персонал, способный интерпретировать и применять их требования. LYSHIRE поставляет материалы для гравировки и может проверить требования к готовой этикетке, но это не заменяет процесс сертификации производителя панели или инженерную ответственность.

Начните с утвержденного графика идентификации

Самый безопасный производственный материал — это контролируемая схема или рисунок этикетки, а не текст, скопированный из электронного письма или фотографии. Дайте каждому элементу уникальную ссылку, которая связывает его с панелью, местоположением и версией чертежа. Если заказ содержит переменные данные, используйте одну структурированную электронную таблицу или утвержденный пакет графических изображений с четкой связью между строками и деталями.

Проверьте заглавные буквы, пунктуацию, единицы измерения, обозначение напряжения, сокращения, разрывы строк, символы и язык. Укажите, должны ли символы соответствовать минимальной высоте или ширине штриха. Если на этикетке указан серийный номер, бирка оборудования, QR-код или штрих-код, укажите формат данных и метод проверки. Гравер не должен угадывать инженерную терминологию или «исправлять» код без письменного разрешения.

Поле редакции особенно важно для повторных заказов. При изменении конструкции машины старая, но визуально похожая этикетка может стать причиной ошибки при обслуживании. Запишите номер чертежа, версию, дату утверждения и любой замененный текст и храните устаревшие этикетки физически отдельно от выпущенной партии.

Определите функцию каждого типа этикетки

Эти группы могут иметь одну материальную семью, но они не обязательно выполняют одну и ту же роль по соблюдению требований. Например, выгравированная надпись переключателя и знак сертификации не являются взаимозаменяемыми. Никогда не воспроизводите сертификационный знак, заводскую табличку или регулируемый знак безопасности без разрешения и соблюдения применимых требований к маркировке.

Выберите цвета лицевой и основной части из требований проекта.

Двухслойный гравировальный пластик создает контраст, удаляя тонкий лицевой слой и обнажая сердцевину разного цвета. Распространенные комбинации, такие как черный/белый, красный/белый, желтый/черный или белый/черный, могут обеспечить четкую идентификацию, но «лучший» цвет не является универсальным. Освещение, расстояние просмотра, качество поверхности, загрязнение и близлежащие компоненты — все это влияет на читаемость.

Цвета безопасности и сигнальные слова должны соответствовать применимому местному стандарту, спецификациям заказчика и результатам инженерной оценки рисков. Не думайте, что каждая красная этикетка означает одно и то же или что знакомая цветовая комбинация автоматически соответствует требованиям. Для общей идентификации устройства выберите контраст, который остается разборчивым при освещении установки, и проверьте наименьший текст в реальном размере.

Матовые поверхности могут уменьшить отвлекающие отражения при освещении шкафа. Глянцевая и металлическая отделка могут подходить для брендинга или некоторых фирменных табличек, но их следует оценивать на предмет бликов и четкости символов. Если несколько панелей принадлежат к одному семейству машин, определите утвержденную палитру лицевой/сердцевинной части, чтобы метки замены оставались единообразными.

Прежде чем выбирать настройки машины, выберите маршрут подачи материала.

LYSHIRE разделяет стандартные механические и лазерные маршруты подачи материалов. Стандартные гравировальные листы из АБС-пластика предназначены для фрезерования на станках с ЧПУ, ротационной гравировки, сверления, распиловки и сопутствующего механического производства. Листы для лазерной гравировки на основе ПММА/акрила являются обычным способом гравировки и резки CO2-лазером. В описании покупки должны быть указаны как материал конструкции, так и предполагаемый процесс.

Поставщики лазерных материалов, такие как Trotec, описывают двух- и трехслойные модифицированные акриловые листы с тонким верхним слоем, который удаляется, чтобы обнажить сердцевину. Gravotech отдельно предлагает материалы, разработанные для ротационной гравировки и резки. Эти примеры показывают, почему само по себе «гравюра на пластике» не является полным заявлением о совместимости с машинами. Параметры должны быть проверены на предмет точного материала, толщины, оборудования, оптики или фрезы и требуемого качества кромки.

Выберите маршрут, учитывая наименьший текст, геометрию выреза, отверстия, внешний вид кромки, время цикла и оборудование, доступное производителю. Если этикетки будут поставляться как готовые детали, отправьте макет и геометрию в LYSHIRE для проверки процесса. Обзор этих двух маршрутов см.Система обработки LYSHIREидиапазон листов для лазерной гравировки.

Укажите размеры, толщину и детали изготовления.

На чертеже должны быть определены конечная ширина и высота, толщина, угловой радиус, диаметр отверстия, положение центра отверстия, прорези, вырезы, фаски и приемка кромок. Укажите, являются ли размеры номинальными или контролируются допуском. Этикетки, расположенные вокруг выключателей или индикаторных ламп, должны иметь достаточный зазор, чтобы они не мешали работе, герметизации или доступу для обслуживания.

Общий язык толщины LYSHIRE включает 0,1, 0,3, 0,5, 0,8, 1,3, 1,5 и 3,0 мм, при этом 1,3 и 1,5 мм являются общими для многих приложений жесткой гравировки. Доступность и конструкция зависят от маршрута выпуска продукции; Не переносите один список толщины или допуск на каждый материал. Стандартный язык листов включает форматы 600 × 1200 мм и нестандартные форматы, а возможность изготовления готовой детали зависит от чертежа, количества и плана изготовления.

Толще не означает автоматически лучше. Более толстая пластина может выступать дальше от поверхности панели, влиять на зазоры переключателей или требовать другого крепежа. Тонкая этикетка может пригодиться для нанесения плоского клея, но требует соответствующего обращения и поддержки подложки. Просмотрите всю сборку, а не выбирайте толщину только по внешнему виду.

Сопоставьте способ крепления с реальной поверхностью

Механические крепления часто выбираются, когда на чертеже уже предусмотрены отверстия или когда предполагается их снятие и замена. В спецификации должен быть указан размер отверстия, требования к зенковке или расточке, зазор головки крепежа и вопрос о том, является ли образование трещин вокруг отверстий проблемой приемки.

Чувствительный к давлению клей может ускорить установку на подходящие поверхности, но его эффективность зависит от подложки, покрытия, текстуры поверхности, чистоты, кривизны, температуры и воздействия. Металл с порошковым покрытием может быть гладким или текстурированным; два визуально похожих покрытия могут давать разные результаты склеивания. Пластики с низкой поверхностной энергией, такие как ПП или ПЭ, требуют отдельной оценки.

При заказе этикеток с гравировкой на электрических панелях на клейкой основе укажите фактическую основу для установки, а также то, является ли она плоской, изогнутой, окрашенной или с порошковым покрытием. Перед массовым производством протестируйте предлагаемую основу на реальной поверхности. Монтажник должен следовать рекомендациям поставщика клея по подготовке, давлению и выдержке.

Определите среду обслуживания, не предполагая долговечность

Укажите, находится ли панель в помещении, под навесом на открытом воздухе или полностью открыта. Укажите ожидаемый температурный диапазон, воздействие солнечного света или УФ-излучения, влажность, масло, чистящие химикаты, истирание и частоту технического обслуживания. Материал, подходящий для чистого внутреннего шкафа, не автоматически подходит для наружного ограждения или зоны мойки.

Пригодность для использования вне помещений, огнестойкость, химическая стойкость и устойчивость к очистке зависят от точной спецификации продукта и условий испытаний. Общие термины, такие как «АБС-пластик», «акрил», «матовый» или «металлик», не являются сертификатами эксплуатационных характеристик. Если проект требует определенного рейтинга или документированного метода испытаний, включите его в запрос и проверьте выбранный класс перед утверждением.

Читабельность также меняется по мере использования. Этикетки возле часто используемых элементов управления можно трогать или протирать чаще, чем этикетки внутри запертого шкафа. Расположение, защитная геометрия и методы очистки могут иметь такое же значение, как и номинальные свойства материала.

Утвердить репрезентативную выборку и контролируемое доказательство

В доказательстве должен быть указан точный текст, разрывы строк, символы, направление грани/сердцевины, размеры, положения отверстий и количество для каждой группы переменных. Физический образец должен представлять собой текст наименьшего размера, с наименьшим интервалом, наиболее важной цветовой комбинацией, фактической толщиной и предполагаемым маршрутом обработки. Если имеется клей, проверьте его на реальной поверхности.

Осмотрите образец в реальной ориентации и освещении. Проверьте контрастность, полноту символов, глубину гравировки, качество кромки, соответствие размеров, выравнивание отверстий, состояние поверхности и монтаж. Запишите принятую модель материала, цвета, отделку, маршрут инструмента или процесса и версию чертежа, чтобы производственные и повторные заказы имели одну и ту же ссылку.

Образец не заменяет производственный контроль. В договоре купли-продажи должно быть определено, как будет проверяться партия, как будут согласовываться переменные данные, какой допуск по количеству применяется и как этикетки будут группироваться и упаковываться для установки.

Распространенные проблемы и что проверять

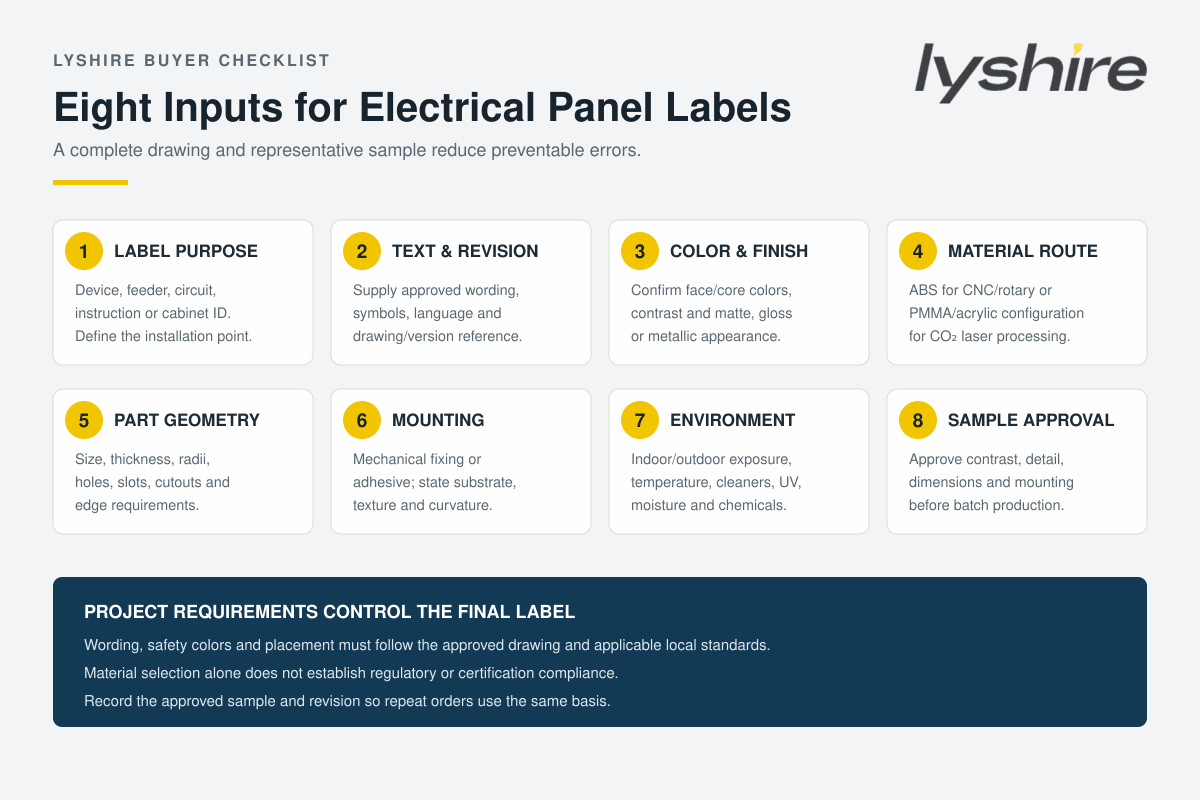

Контрольный список запросов цен на этикетки для гравировки электрических панелей

При заказе этикеток с гравировкой на электрических панелях отправьте график этикеток и выпущенный чертеж; справочник по панели и установке; точные формулировки, язык и символы; переменные данные; цвета лицевой/основной части и отделка; Лазерная трасса ABS/CNC или PMMA/CO2; толщина; готовые размеры; отверстия и специальные формы; способ крепления; настоящий субстрат; среда; количество; упаковочные группы; и требуемый образец или протокол проверки.

Для готовых деталей определите, какие этикетки принадлежат каждому шкафу или машине, чтобы их можно было упаковать в порядке установки. Если требование все еще находится на стадии листа материала, укажите формат полного листа или индивидуальный формат и просмотрите предложения LYSHIRE.система структуры гравировального листа. Информацию о нестандартных формах, нескольких наборах данных или специальной основе см.пользовательские приложения.
