Лист пластика для лазерной обработки следует выбирать по точному сорту материала, конструкции слоев и проверенному способу обработки, а не только по цвету или слову «пластик». Покупателям также необходимо определить гравировку, резку, толщину, готовый формат, условия монтажа и обслуживания, прежде чем утвердить производственный заказ.
Быстрый ответ:Для проектов LYSHIRE, предназначенных для лазерной гравировки и резки CO2, начните с отдельной конфигурации лазера на основе ПММА/акрила. Подтвердите цвет поверхности/сердцевины, отделку, толщину 1,3 мм или 1,5 мм, формат листа или готовой детали и среду применения. Затем протестируйте репрезентативное изображение на реальной машине перед массовым производством.
Что должно означать «лазерный» в заказе на поставку
«Laserable» должен обозначать материал, который его поставщик разработал или одобрил для указанного лазерного источника и режима работы. Его не следует рассматривать как общее свойство всех пластиковых листов. Компания Trotec, например, описывает свои двух- и трехслойные лазерные листы как материалы на акриловой основе, разработанные для гравировки и резки CO2-лазером. Луч удаляет тонкий лицевой слой, обнажая контрастную сердцевину, а векторная резка позволяет получить готовый контур.
Источник машины имеет значение. Системы CO2, волокна, УФ и диоды по-разному взаимодействуют с материалами. В этом руководстве основное внимание уделяется обработке CO2, поскольку это соответствующий путь для листов для лазерной гравировки на акриловой основе LYSHIRE. Если покупатель использует другой источник, поставщик материала и оборудования должен подтвердить совместимость отдельно.
Акрил лазерного качества и стандартный АБС-пластик — это разные способы заказа.
LYSHIRE отделяет стандартную конфигурацию лазера из ПММА/акрила от стандартной конфигурации из ABS с ЧПУ/вращательного станка. Это различие не позволяет покупателям заказать привлекательный цвет из неправильного основного материала и обнаружить проблему во время производства.
| Заказать маршрут | Первичный процесс | Покупатель должен подтвердить |
|---|---|---|
| Лазерный лист на основе ПММА/акрила | CO2-лазерная гравировка и резка | Точная лазерная марка, цвета слоев, толщина, детали гравировки, режущая кромка и экстракция. |
| Стандартный лист для гравировки ABS | Фрезерование на станке с ЧПУ или ротационная гравировка | Фреза, глубина, удаление стружки, качество кромки, отверстия и механическая обработка. |
Некоторые производители могут проверять отдельные продукты для более чем одного процесса. Это не делает каждый лист АБС или акрила взаимозаменяемым. Совместимость зависит от точного сорта и технических характеристик, а не только от названия полимера.
Для механических работ см.Система обработки LYSHIRE. Информацию о специальном ассортименте материалов для лазеров см.Листы для лазерной гравировки LYSHIRE.

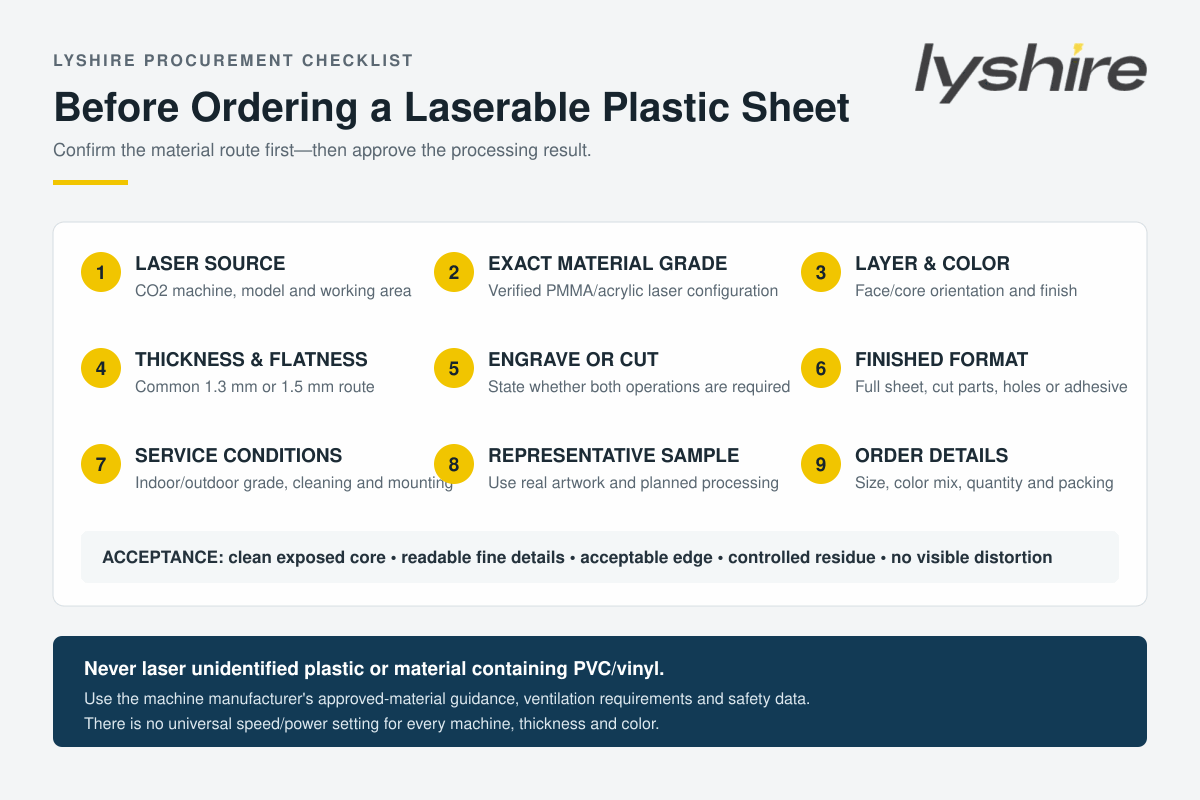

Девять проверок перед выбором листа пластика для лазерной обработки
1. Подтвердите источник лазера и машину.
Сообщите поставщику, что в проекте используется CO2-лазер, и укажите модель машины, номинальную мощность и рабочую зону, если таковые имеются. Лист, который работает в одной системе, по-прежнему требует подтверждения параметров в другой системе, поскольку на результат влияют оптика, фактическая мощность, линза, поток воздуха, вытяжка и состояние машины.
2. Определите точную марку материала.
Запросите четкое описание базовой структуры и предполагаемого процесса. «Акрила», «ламината с гравировкой» или «пластиковой вывески» недостаточно. В заказе необходимо связать выбранный цвет и отделку с проверенной конфигурацией ПММА/акрилового лазера.
Не перерабатывайте неопознанный пластик. ПВХ и винил нельзя гравировать или резать лазером CO2, поскольку они могут выделять опасные и коррозийные выбросы. Руководство по оборудованию Epilog прямо запрещает использование ПВХ и винила. Покупателям также следует ознакомиться с руководством по одобренным материалам производителя машины и документацией по безопасности для конкретного листа.
3. Определите структуру слоя и направление цвета.

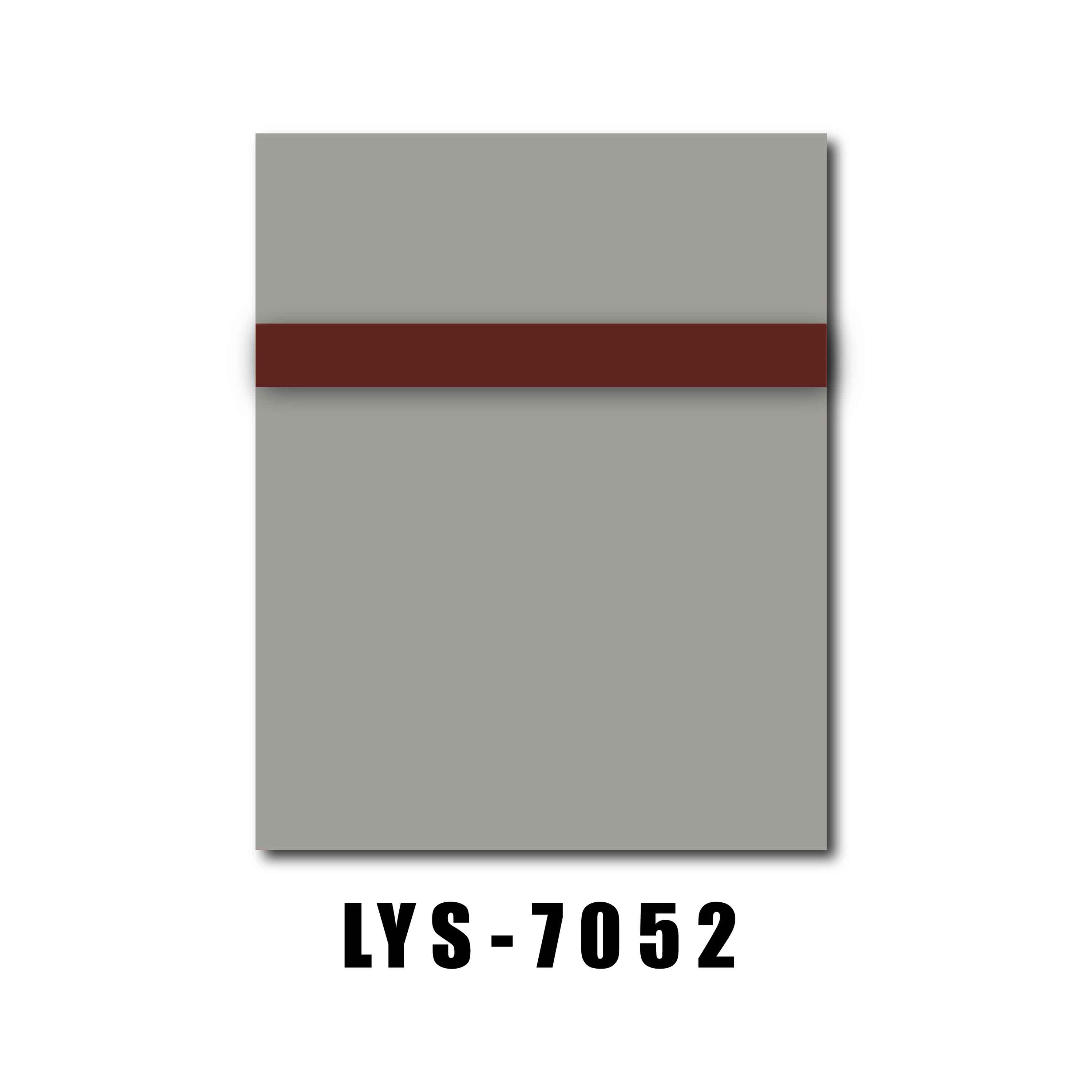

В двухслойном листе для гравировки поверхности используется тонкая поверхность поверх контрастной сердцевины. Гравировка удаляет лицо и обнажает суть как видимое послание. Таким образом, «черный/белый» означает черное лицо с выгравированными белыми буквами; «Белый/черный» дает противоположный результат. Сначала укажите цвет лица, а затем цвет ядра.
Если для проекта требуется три цвета, обратная гравировка, двусторонняя конструкция или другая структура, определите это требование отдельно, а не предполагайте, что каждый пластиковый лист, пригодный для лазерной печати, использует одну и ту же структуру.Система структуры гравировального листа LYSHIREобъясняет доступные маршруты.
4. Выбор толщины по готовой детали.
Обычно используемая толщина листов для лазерной печати LYSHIRE составляет 1,3 мм и 1,5 мм. Оба могут подходить для этикеток оборудования, паспортных табличек, надписей на панелях, знаков и других идентификационных деталей, но окончательный выбор зависит от размера детали, обращения с ней, монтажа и технических требований заказчика.
| Толщина | Типичная причина выбора | Что протестировать |
|---|---|---|
| 1,3 мм | Общий баланс эффективности листов, удобства обращения и жесткости готовой этикетки. | Плоскостность, обработка мелких деталей, нанесение клея и режущая кромка |
| 1,5 мм | Немного большая жесткость или по чертежу/требованию заказчика | Скорость резки, тепловложение, качество отверстий, подгонка и установленный профиль |
Не выбирайте толщину только по дюймовой этикетке конкурента. Номинальные метрические и британские продукты не являются автоматически идентичными. Подтвердите фактические требования к миллиметрам и принятый допуск на чертеже или в заказе на поставку.
5. Отделите требования к гравировке от требований к резке.
Для проекта может потребоваться только гравировка, только резка или и то, и другое. Это разные точки принятия. Гравировка должна четко обнажать сердцевину с четкими мелкими деталями. Резка должна давать приемлемый край без чрезмерного плавления, остатков или искажений. Если требуются обе операции, образец должен включать обе.
Обеспечьте самый маленький текст, самую тонкую линию, самый узкий внутренний угол, самое маленькое отверстие и фактический внешний профиль. Большой образец слова, выгравированный в центре листа, не доказывает, что плотная надпись на панели управления или маленькая наклейка с серийным номером подойдут для этой работы.
6. Проверьте лицевую поверхность и защитную пленку.
Матовые, глянцевые, матовые, зеркальные и другие специальные поверхности по-разному реагируют на свет и обращение. На металлических поверхностях или поверхностях с зеркальным эффектом могут легче оставаться отпечатки пальцев и царапины, поэтому следует подтвердить наличие защитной пленки, направление обработки и метод очистки. Матовая отделка также требует одинакового направления волокон на связанных деталях.
7. Опишите среду обслуживания
Совместимость с лазерами не обеспечивает автоматически долговечность на открытом воздухе, устойчивость к ультрафиолетовому излучению, химическую стойкость или соответствие определенному стандарту. Требования к внутреннему и наружному использованию должны быть привязаны к точному сорту продукта. Перед выбором покупатели должны указать ожидаемый солнечный свет, температуру, влажность, чистящие средства и необходимую сервисную документацию.
8. Определите лист, основу и формат изготовления.
Подтвердите, требуются ли в заказе целые листы, вырезанные заготовки или готовые детали. Стандартный полнолистовый формат LYSHIRE составляет 600 × 1200 мм. Альтернативные форматы 305 × 610 мм, 610 × 1220 мм и специальные форматы являются отдельными спецификациями и не должны рассматриваться как взаимозаменяемые.
Перечислите отверстия, закругленные углы, гравировку, переменные данные, клейкую основу и требования к упаковке. Выбор клея также зависит от основания для установки, текстуры, кривизны и окружающей среды; это определяется не только лазерным листом. Покупатели, которым нужны готовые детали, могут воспользоватьсяСлужба индивидуальных приложений LYSHIRE.
9. Утвердить репрезентативную физическую пробу.
Запустите образец на предполагаемой машине с фактическим изображением и запланированным извлечением. Таблицы параметров являются стартовыми справочными данными, а не универсальными производственными настройками. Эпилог отмечает, что разные материалы требуют разных настроек скорости, мощности и частоты; окончательная комбинация также меняется в зависимости от мощности машины, толщины и цвета.
Запишите утвержденные настройки и сохраните образец для сравнения. Для повторного производства покупатель и поставщик должны согласовать важные моменты приемки: прозрачность обнаженной сердцевины, читаемость мелких деталей, остатки, обрезанные края, видимые искажения, размеры и внешний вид после очистки.
Простая последовательность выборочных испытаний
- Подтвердите подлинность листа и удалите только необходимую для теста защитную пленку.
- Проверьте фокусировку, состояние линзы, опору стола и вытяжку в соответствии с руководством по эксплуатации машины.
- Выгравируйте контролируемую матрицу вокруг стартового диапазона поставщика вместо того, чтобы полагаться на одну настройку.
- Проверьте, снимается ли лицевая сторона последовательно, без лишнего проникновения в сердцевину.
- Вырежьте реальный контур, отверстия и внутренние углы, если проект требует изготовления.
- Очистите деталь утвержденным методом и еще раз проверьте цвет, кромку, остатки и мелкие детали.
- Сохраните принятый образец, настройки и идентификацию материала для производственной партии.
На что могут указывать распространенные проблемы с тестами
| Наблюдаемый результат | Объекты для проверки |
|---|---|
| Цвет лица остается внутри персонажей | Фокус, плотность энергии, скорость, заливка изображения и соответствие материала лазерному классу. |
| Сердцевина выглядит глубоко выдолбленной или грубой | Чрезмерная энергия, повторные проходы, разрешение, фокус и стратегия удаления лицевого слоя. |
| Темные остатки или следы дыма | Вытяжка, поток воздуха, защитная пленка, чрезмерное нагревание, метод очистки и схема испытаний |
| Оплавленный или закругленный край среза | Баланс мощности/скорости, частота, фокус, количество проходов, отражение стола и сорт листа |
| Мелкий текст закрывается или теряет четкость | Шрифт, ширина штриха, разрешение, размер пятна, фокус, энергия и фактическое поведение лицевого слоя. |
| Деталь не остается плоской | Накопление тепла, порядок резки, опора, геометрия детали, толщина и состояние материала. |
Граница безопасности:никогда не используйте запах, цвет пламени или пробный лазерный проход для идентификации неизвестного пластика. Получите надежную идентификацию материала и следуйте инструкциям производителя лазера в отношении утвержденных материалов, вентиляции, пожарного контроля и эксплуатации.
Контрольный список запроса цен на листовой пластик для лазерной печати
В полезном запросе цен должна быть указана модель CO2-лазера, предполагаемые операции гравировки и резки, требования к основному материалу, цвета поверхности/сердцевины, отделка, толщина, размер листа или готовой детали, графическое оформление, отверстия и угловые детали, подложка, условия обслуживания, количество и приемочные испытания.
Стандартный минимальный заказ LYSHIRE составляет 500 листов, а стандартные цвета могут быть смешаны в зависимости от подтверждения заказа, наличия и количества упаковки. Количество каждой цветовой комбинации укажите отдельно. Нестандартные цвета, поверхности, толщины или конструкции требуют дополнительного технико-экономического обоснования и проверки количества.
Часто задаваемые вопросы
Все ли акриловые листы можно обрабатывать лазером?
Нет. Акрил широко используется с CO2-лазерами, но необходимо проверить точный сорт, добавки, структуру поверхности и требуемый результат. Используйте материал, одобренный для предполагаемого процесса.
Можно ли использовать стандартные гравировальные листы ABS LYSHIRE в качестве листов CO2-лазера по умолчанию?
Нет. Стандартная конфигурация ABS компании LYSHIRE относится к ротационной системе с ЧПУ. Проекты лазеров CO2 следует начинать с отдельной конфигурации лазера на основе ПММА/акрила.
Что лучше: 1,3 мм или 1,5 мм?
Ни то, ни другое не лучше в целом. Выбирайте в соответствии с жесткостью готовой детали, чертежом, методом монтажа, требованиями к резке и спецификациями заказчика, затем проверьте выбранную толщину.
Можно ли использовать одну настройку лазера для каждого цвета?
Нет. Цвет, отделка, толщина, марка материала и состояние машины могут повлиять на результат. Протестируйте и запишите каждую соответствующую конфигурацию.
Должен ли образец включать лазерную резку?
Да, когда производственные детали будут вырезаны лазером. Само по себе качество гравировки не подтверждает результат кромки, отверстия, угла или размера.
Можно ли добавлять клейкую основу перед лазерной обработкой?
Он может поставляться для подходящих проектов, но необходимо учитывать точный лист, клей, лазерную обработку, поверхность извлечения и установки. Проверьте конструкцию с опорой перед массовым производством.
Запросить обзор образца лазерного листа
Отправьте LYSHIRE машину, материал, толщину, цвета, оформление, готовый формат, применение и количество. Техническая группа может определить соответствующую конфигурацию лазера и подготовить репрезентативный маршрут для проб.
